Allradfahrzeuge - SCAM

 Aufbau und Einrichtung
der Wohnkabine



1) Konstruktion der Wohnkabine

Die technischen Gegebenheiten schienen uns ideale Voraussetzungen zu sein, das Fahrzeug als Basis für den Ausbau zum hochgeländegängigen Wohnmobil auszuwählen.
Der Scam wurde als Fahrgestell bestellt.  Der Rahmen war dabei eine Sonderanfertigung (ca. 60 cm länger, um die Wohnkabine besser aufnehmen zu können). Der hintere Böschungswinkel wurde dadurch zwar wesentlich verringert, aber nach umfangreicher Modifizierung der hinteren Stoßstange sollte sich im späteren Praxistest zeigen, dass die Geländegängigkeit weiterhin voll zufrieden stellend sein sollte.

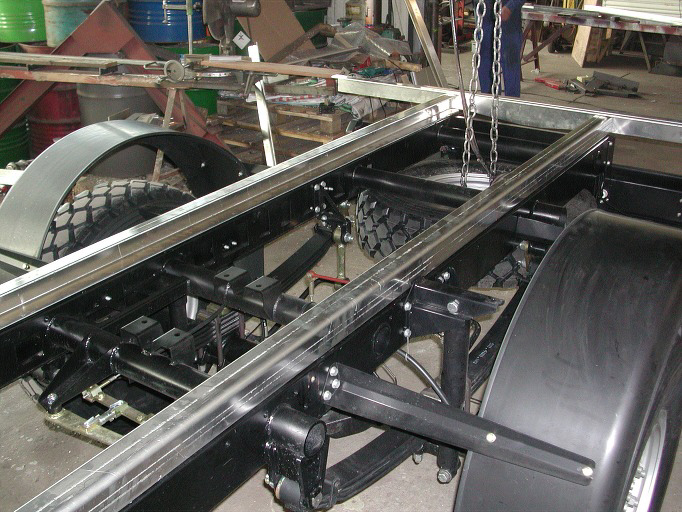

Weil sich auch der starre Rahmen im Gelände verwinden soll, war es notwendig, zwischen Fahrgestell und Wohnaufbau einen Ausgleichsrahmen einzuplanen. Dieser wurde von der Fa. Christ aus Österreich angefertigt und montiert.
Natürlich ist der Rahmen drehbar gelagert (auf dem Foto noch nicht ersichtlich).

Darauf aufbauend begann in völliger Eigenarbeit die Anfertigung der Wohnkabine. Verwendet wurden dafür Aluminium-Rechteckrohre unterschiedlicher Dimensionen. Verbunden wurden sie mittel Aluwinkeln und Blindnieten. Um die Höhe von 3 Metern nicht zu überschreiten (= Tarif-Grenze bei vielen Fähren!), musste die Kabine dabei um die Radkästen herumgebaut werden. Durch mehrere Stützen im Inneren (die in die spätere Einrichtung integriert werden sollten), wurde erreicht, dass das Dach trotz der großen Fläche benutzbar ist (Schlaffläche!)
Ein schmaler Durchschlupf ermöglicht den Durchstieg zwischen Fahrerhaus und Kabine.

Die Verkleidung des fertigen Rohrgerüstes erfolgte mit 1 mm starkem eloxierten Aluminiumblech. Es wurde an den Rändern auf den Rahmen genietet und in der Fläche mit Sikaflex verklebt. Über alle Kanten wurden Zierwinkel geklebt, so dass die Vernietung nicht mehr sichtbar ist. Die Unterbodenkonstruktion besteht ebenfalls aus Alu-Blechen, um einen dauerhaften Korrosionsschutz zu gewährleisten. Um das zulässige Gesamtgewicht von 3,5 t einhalten zu können, wurde die Inneneinrichtung in Leichtbauweise vorgenommen, für die notwendige Stabilität sorgen die bereits erwähnten Stützen.
Die TÜV-Abnahme erfolgte ohne Probleme.

2) Weitere Anbauten:


Universalschienen zur Aufnahme von Leiter, Fahrradträger, Sandblechen, Boxen, usw.
(Schienen und Adapter im Aluminiumgroßhandel)



Schlafdach für 3 Personen
(Reling aus dem Campingzubehör,
siehe z.B. www.reimo.com)



2 x 45 Liter Frischwassertanks
unter der Beifahrerseite

3) Inneneinrichtung


          Grundriss                  WC / Duschkabine          Stockbetten               Sitzen /Schlafen               Küchenblock
